Проволочный тормозной резистор(керамический резистор)
Тип：Аксессуары
Керамические тормозные резисторы RXHG
Тормозные резисторы - необходимый элемент при реостатном торможении. Именно они рассеивают тепло, выделяющееся при преобразовании кинетической энергии ротора в электрическую. Изменяя величину сопротивления, можно воздействовать и на скорость торможения. Чем больше сопротивление, тем меньше будет тормозное усилие, справедливо и обратное утверждение.
Керамические тормозные резисторы мощностью от 50 до 2500 Вт
► BROCHURE
|
|
|
|
|
- Тех. Описание
- Применение
- Скачать
-
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальная мощность,диопазон:
|
50-2500 Вт
|
|
Величина сопротивления и диапазон изменений
|
1Ω≤ R ± 5% (J) , 1Ω>R ± 10% (K)
|
|
Наминальная нагрузка
|
Поверхностная температура 50-200W≤275℃; более 200W≤350℃
|
|
Кратковременная перегрузка
|
ΔR ≤ ±(5%R + 0.05Ω); Отсутствие отклонений от нормы при 10 кратном номинальном напряжении, 5 секунд
|
|
Сопротивление изоляции
|
R ≥ 100MΩ 1мин. Без аномального показателя DC1000В
|
|
Выдерживаемое напряжение
|
ΔR ≤ ±(0.1%R + 0.05Ω)
Отсутствие повреждения сварочной части между
оболочкой при AC 3000В в течении 5с
|
|
Прочность клеммы
|
Без повреждений при воздействиях до 45Н в течении 30с
|
|
Виброустойчивость
|
Видимых повреждений нет ΔR ≤ ±(0.1%R + 0.05Ω)f:5-200Гц a = 1.5g X.Y.Z/2ч
|
|
Материал:
|
0Cr25AL5/Cr20Ni80
|
|
IP-класс:
|
IP00
|
|
Температура хранения:
|
-40 rpC~50 rpC
|

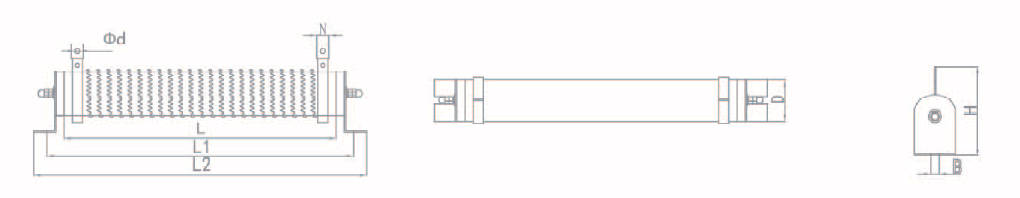

ГАБАРИТНЫЕ РАЗМЕРЫ
|
Мощность, Вт
|
Размеры, мм
|
|
L
|
L1
|
L2
|
D
|
B
|
H
|
N
|
Фd
|
|
50
|
90
|
132
|
146
|
28
|
6.5
|
62
|
10
|
4.5
|
|
60
|
90
|
132
|
146
|
28
|
6.5
|
62
|
10
|
4.5
|
|
80
|
140
|
182
|
198
|
28
|
6.5
|
62
|
10
|
4.5
|
|
100
|
170
|
212
|
198
|
28
|
6.5
|
62
|
10
|
4.5
|
|
150
|
192
|
222
|
238
|
40
|
8
|
90
|
12
|
5.5
|
|
200
|
192
|
222
|
238
|
40
|
8
|
90
|
12
|
5.5
|
|
300
|
280
|
310
|
326
|
40
|
8
|
90
|
12
|
5.5
|
|
400
|
280
|
310
|
326
|
40
|
8
|
90
|
12
|
5.5
|
|
500
|
316
|
346
|
360
|
50
|
8
|
107
|
16
|
6
|
|
600
|
316
|
346
|
360
|
50
|
8
|
107
|
16
|
6
|
|
750
|
316
|
346
|
360
|
50
|
8
|
107
|
16
|
6
|
|
1000
|
300
|
334
|
350
|
60
|
8.5
|
127
|
16
|
6
|
|
1200
|
415
|
449
|
465
|
60
|
8.5
|
127
|
16
|
6
|
|
1500
|
415
|
449
|
465
|
60
|
8.5
|
127
|
16
|
6
|
|
2000
|
510
|
544
|
560
|
60
|
8.5
|
127
|
16
|
6
|
|
2500
|
600
|
636
|
652
|
60
|
8.5
|
127
|
16
|
6
|
-
Тормозные резисторы проволочные для широкого диапазона мощности и сопротивления.
Тормозные резисторы предназначены для обеспечения быстрого торможения электрических двигателей в электроприводах механизмов с большими инерционными массами.При динамическом торможении двигателя тормозной резистор выполняет функцию электрической нагрузки затормаживаемого двигателя
-
|
|
|
|
|
|
