Сетевой (Входной) дроссель
Трехфазные линейные дроссели для преобразователей частоты устанавливаются в кабеле со стороны питающей линии. Переменный ток промышленной частоты 50Гц является основной составляющей тока, проходящей через дроссель. Дроссели ограничивают влияние искажений напряжения в виде высших гармонических составляющих источника питания на устройство. Они также снижают переменные токи с частотами, определяемыми коммутацией управляемого выпрямителя на входе конденсаторов звена постоянного тока.Использование сетевого дросселя особенно рекомендуется в следующих случаях:
- при параллельном включении нескольких преобразователей с близко расположенными соединениями;
- при наличии в сети питания значительных помех от другого оборудования;
- при асимметрии напряжения питания между фазами >1,8% номинального напряжения;
- при питании преобразователя от линии с низким полным сопротивлением (преобразователь расположен рядом с трансформаторами, в 10 и более раз более мощными, чем преобразователь);
- при установке большого количества преобразователей на одной линии;
- для уменьшения перегрузки конденсаторов, повышающих cos f, если установка оснащена батареей конденсаторов для повышения коэффициента мощности;
ТЕХНИЧЕСКИЕ ПАРАМЕНТЫ
| Пункт |
Описание |
| Рабочее напряжение |
380-1140 VAC |
| Рабочая частота |
50/60 Гц |
| Рабочий ток |
3-1600 А |
| Класс изоляции |
F,H |
| Класс защиты |
IP00-IP22 |
| Падание напряжения |
<4% |
| Мак.ток |
1.5x Номинальный ток в течение 5 секун. |
| Шум |
≤65dB |
| Повышение температуры |
≤ 85к |
| Способность сопровотивление к электричеству |
AC 3000В/50Гц/5mA/10 секунд. |
| Изоляцонная фильтрация |
1000VDC,≥100MΩ |
| Рабочая среда |
-70 |

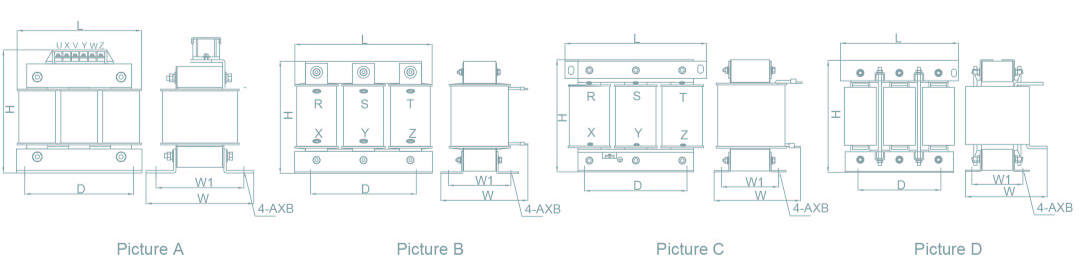

ГАБАРИТНЫЕ РАЗМЕРЫ: напряжение 380В; падание напряжения 2%; класс изоляции F,H
| Модель реактора |
Схема |
Мощность,кВт |
Номин.ток, А |
Индуктивность,mH |
Размеры,мм (±0.5) |
| L |
D |
W |
W1 |
H |
AxB |

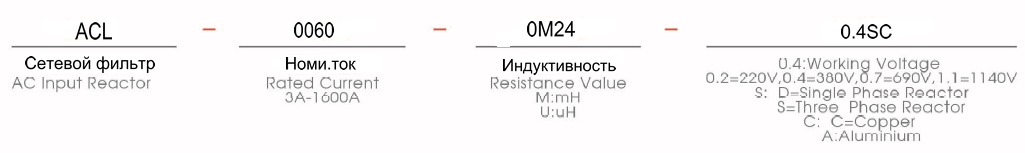

| ACL-0005-2M80-0.4SC |
A |
1.5 |
5 |
2.8 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| ACL-0007-2M00-0.4SC |
2.2 |
7 |
2 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| ACL-0010-1M40-0.4SC |
3.7 |
10 |
1.4 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| ACL-0015-0M94-0.4SC |
5.5 |
15 |
0.94 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| ACL-0020-0M70-0.4SC |
7.5 |
20 |
0.7 |
155 |
95 |
80 |
61 |
170 |
6x15 |
| ACL-0030-0M47-0.4SC |
B |
11 |
30 |
0.47 |
155 |
95 |
130 |
63 |
135 |
6x15 |
| ACL-0040-0M36-0.4SC |
15 |
40 |
0.36 |
155 |
95 |
140 |
76 |
135 |
6x15 |
| ACL-0050-0M28-0.4SC |
22 |
50 |
0.28 |
155 |
95 |
140 |
76 |
135 |
6x15 |
| ACL-0060-0M24-0.4SC |
30 |
60 |
0.24 |
195 |
120 |
150 |
72 |
165 |
8.5x20 |
| ACL-0080-0M18-0.4SC |
37 |
80 |
0.18 |
195 |
120 |
150 |
92 |
165 |
8.5x20 |
| ACL-0090-0M16-0.4SA |
C |
45 |
90 |
0.156 |
195 |
120 |
150 |
92 |
165 |
8.5x20 |
| ACL-0120-0M12-0.4SA |
55 |
120 |
0.117 |
230 |
150 |
170 |
83 |
220 |
11x18 |
| ACL-0150-094U-0.4SA |
75 |
150 |
0.094 |
230 |
150 |
170 |
88 |
220 |
11x18 |
| ACL-0200-070U-0.4SA |
90 |
200 |
0.07 |
250 |
182 |
175 |
98 |
230 |
11x18 |
| ACL-0250-056U-0.4SA |
110 |
250 |
0.056 |
250 |
182 |
175 |
98 |
230 |
11x18 |
| ACL-0290-048U-0.4SA |
132 |
290 |
0.048 |
290 |
214 |
200 |
102 |
250 |
11x18 |
| ACL-0330-042U-0.4SA |
160 |
330 |
0.042 |
290 |
214 |
200 |
102 |
250 |
11x18 |
| ACL-0390-036U-0.4SA |
185 |
390 |
0.036 |
290 |
214 |
205 |
107 |
250 |
11x18 |
| ACL-0490-028U-0.4SA |
220 |
490 |
0.028 |
320 |
243 |
230 |
125 |
320 |
12x20 |
| ACL-0600-024U-0.4SA |
280 |
600 |
0.024 |
320 |
243 |
250 |
140 |
320 |
12x20 |
| ACL-0660-022U-0.4SA |
300 |
660 |
0.022 |
320 |
243 |
250 |
140 |
320 |
12x20 |
| ACL-0800-017U5-0.4SA |
D |
380 |
800 |
0.0175 |
365 |
260 |
280 |
135 |
390 |
15x25 |
| ACL-1000-014U-0.4SA |
450 |
1000 |
0.014 |
365 |
260 |
280 |
135 |
390 |
15x25 |
| ACL-1200-011U7-0.4SA |
550 |
1200 |
0.0117 |
395 |
275 |
340 |
160 |
390 |
15x25 |
| ACL-1600-08U6-0.4SA |
630 |
1600 |
0.0086 |
395 |
275 |
340 |
160 |
435 |
15x25 |
ГАБАРИТНЫЕ РАЗМЕРЫ: напряжение 690В, падание напряжения 2%;класс изоляции F,H
| Модель реактора |
Схема |
Мощность,кВт |
Номин.ток, А |
Индуктивность,mH |
Размеры,мм (±0.5) |
| L |
W |
H |
D |
W1 |
AxB |
| ACL-0005-5M60-0.7SC |
A |
3.7 |
5 |
5.6 |
155 |
80 |
180 |
95 |
61 |
6x15 |
| ACL-0007-4M00-0.7SC |
5.5 |
7 |
4 |
155 |
80 |
180 |
95 |
61 |
6x15 |
| ACL-0010-2M80-0.7SC |
7.5 |
10 |
2.8 |
155 |
80 |
200 |
95 |
63 |
6x15 |
| ACL-0015-1M87-0.7SC |
11 |
15 |
1.87 |
155 |
80 |
200 |
95 |
63 |
6x15 |
| ACL-0020-1M40-0.7SC |
B |
15/18.5 |
20 |
1.4 |
155 |
130 |
135 |
95 |
76 |
6x15 |
| ACL-0030-0M93-0.7SC |
22 |
30 |
0.93 |
195 |
130 |
165 |
120 |
72 |
8.5x20 |
| ACL-0040-0M70-0.7SC |
30 |
40 |
0.7 |
195 |
130 |
165 |
120 |
72 |
8.5x20 |
| ACL-0050-0M56-0.7SA |
37/45 |
50 |
0.56 |
195 |
150 |
165 |
120 |
92 |
8.5x20 |
| ACL-0060-0M47-0.7SA |
55 |
60 |
0.47 |
195 |
150 |
165 |
120 |
92 |
8.5x20 |
| ACL-0080-0M35-0.7SA |
|
75 |
80 |
0.35 |
195 |
170 |
165 |
120 |
112 |
8.5x20 |
| ACL-0120-0M23-0.7SA |
110 |
120 |
0.23 |
250 |
190 |
230 |
182 |
113 |
11x18 |
| ACL-0150-0M19-0.7SA |
132 |
150 |
0.19 |
290 |
210 |
250 |
214 |
107 |
11x18 |
| ACL-0200-0M14-0.7SA |
160/185 |
200 |
0.14 |
290 |
220 |
250 |
214 |
117 |
11x18 |
| ACL-0250-0M11-0.7SA |
220 |
250 |
0.11 |
320 |
240 |
280 |
243 |
130 |
12x20 |
| ACL-0290-096U-0.7SA |
240 |
290 |
0.096 |
320 |
250 |
280 |
243 |
140 |
12x20 |
| ACL-0330-085U-0.7SA |
280/300 |
330 |
0.085 |
320 |
250 |
280 |
243 |
150 |
12x20 |
| ACL-0390-072U-0.7SA |
380 |
390 |
0.072 |
320 |
260 |
320 |
243 |
150 |
12x20 |
| ACL-0490-057U-0.7SA |
450 |
490 |
0.057 |
365 |
285 |
340 |
260 |
155 |
15x25 |
| ACL-0600-047U-0.7SA |
|
550 |
600 |
0.047 |
365 |
320 |
340 |
260 |
185 |
15x25 |
| ACL-0660-042U-0.7SA |
630 |
660 |
0.042 |
365 |
320 |
340 |
260 |
185 |
15x25 |
Моторный (Выходной) дроссель
Моторные дроссели устанавливаются в сочетании с электрическими двигателями, что позволяет подавить гармоники высокой частоты в токе электромотора. Дроссель моторный также успешно применяется с целью решения задачи подавления скорости нарастания тока при аварийных ситуациях, компенсации емкостных токов.
ТЕХНИЧЕСКИЕ ПАРАМЕНТЫ
| Пункт |
Описание |
| Рабочее напряжение |
380-1140 VAC |
| Рабочая частота |
50/60 Гц |
| Рабочий ток |
3-1600 А |
| Класс изоляции |
F,H |
| Класс защиты |
IP00-IP22 |
| Падание напряжения |
<4% |
| Мак.ток |
1.5x Номинальный ток в течение 60 секун. |
| Шум |
≤65dB |
| Повышение температуры |
≤ 85к |
| Способность сопровотивление к электричеству |
AC 3000В/50Гц/5mA/10 секунд. |
| Изоляцонная фильтрация |
1000VDC,≥100MΩ |
| Рабочая среда |
-70 |

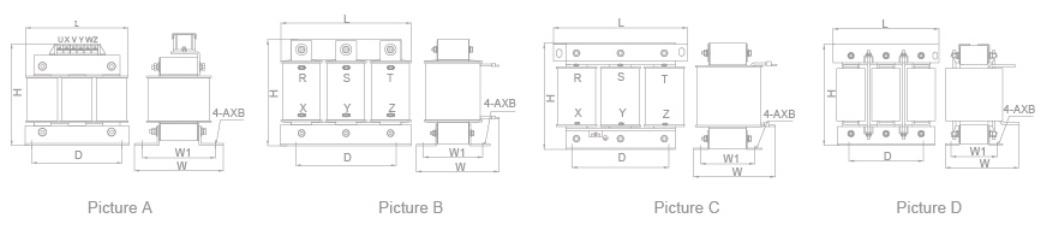

ГАБАРИТНЫЕ РАЗМЕРЫ: напряжение 380В; падание напряжения 1%; класс изоляции F,H
| Модель реактора |
Схема |
Мощность,кВт |
Номин.ток, А |
Индуктивность,mH |
Размеры,мм (±0.5) |
| L |
D |
W |
W1 |
H |
AxB |

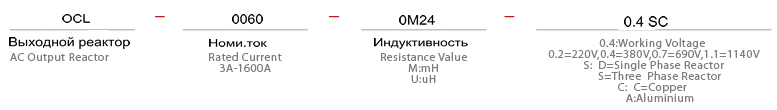

| OCL-0005-1M40-0.4SC |
A |
1.5 |
5 |
1.4 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| OCL-0007-1M00-0.4SC |
2.2 |
7 |
1 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| OCL-0010-0M70-0.4SC |
3.7 |
10 |
0.7 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| OCL-0015-0M47-0.4SC |
5.5 |
15 |
0.47 |
115 |
90 |
95 |
68 |
135 |
6x11 |
| OCL-0020-0M35-0.4SC |
7.5 |
20 |
0.35 |
155 |
95 |
80 |
61 |
170 |
6x15 |
| OCL-0030-0M23-0.4SC |
B |
11 |
30 |
0.23 |
155 |
95 |
130 |
63 |
135 |
6x15 |
| OCL-0040-0M18-0.4SC |
15 |
40 |
0.18 |
155 |
95 |
140 |
76 |
135 |
6x15 |
| OCL-0050-0M14-0.4SC |
22 |
50 |
0.14 |
155 |
95 |
140 |
76 |
135 |
6x15 |
| OCL-0060-0M12-0.4SC |
30 |
60 |
0.12 |
195 |
120 |
150 |
72 |
165 |
8.5x20 |
| OCL-0080-087U-0.4SC |
37 |
80 |
0.087 |
195 |
120 |
150 |
92 |
165 |
8.5x20 |
| OCL-0090-078U-0.4SC |
C |
45 |
90 |
0.078 |
195 |
120 |
150 |
92 |
165 |
8.5x20 |
| OCL-0120-058U-0.4SA |
55 |
120 |
0.058 |
230 |
150 |
170 |
83 |
220 |
11x18 |
| OCL-0150-047U-0.4SA |
75 |
150 |
0.047 |
230 |
150 |
170 |
88 |
220 |
11x18 |
| OCL-0200-035U-0.4SA |
90 |
200 |
0.035 |
250 |
182 |
175 |
98 |
230 |
11x18 |
| OCL-0250-028U-0.4SA |
110 |
250 |
0.028 |
250 |
182 |
175 |
98 |
230 |
11x18 |
| OCL-0290-024U-0.4SA |
132 |
290 |
0.024 |
290 |
214 |
200 |
102 |
250 |
11x18 |
| OCL-0330-021U-0.4SA |
160 |
330 |
0.021 |
290 |
214 |
200 |
102 |
250 |
11x18 |
| OCL-0390-018U-0.4SA |
185 |
390 |
0.018 |
290 |
214 |
205 |
107 |
250 |
11x18 |
| OCL-0490-014U-0.4SA |
220 |
490 |
0.014 |
320 |
243 |
230 |
125 |
320 |
12x20 |
| OCL-0600-012U-0.4SA |
280 |
600 |
0.012 |
320 |
243 |
250 |
140 |
320 |
12x20 |
| OCL-0660-011U-0.4SA |
300 |
660 |
0.011 |
320 |
243 |
250 |
140 |
320 |
12x20 |
| OCL-0800-08U7-0.4SA |
D |
380 |
800 |
0.0087 |
365 |
260 |
280 |
135 |
390 |
15x25 |
| OCL-1000-07U0-0.4SA |
450 |
1000 |
0.007 |
365 |
260 |
280 |
135 |
390 |
15x25 |
| OCL-1200-05U8-0.4SA |
550 |
1200 |
0.0058 |
395 |
275 |
340 |
160 |
390 |
15x25 |
| OCL-1600-04U3-0.4SA |
630 |
1600 |
0.0043 |
395 |
275 |
340 |
160 |
435 |
15x25 |
ГАБАРИТНЫЕ РАЗМЕРЫ: напряжение 690В; падание напряжения 1%; класс изоляции F,H
| Модель реактора |
Схема |
Мощность,кВт |
Номин.ток, А |
Индуктивность,mH |
Размеры,мм (±0.5) |
| L |
W |
H |
D |
W1 |
AxB |
| OCL-0005-2M80-0.7SC |
A |
3.7 |
5 |
2.8 |
155 |
80 |
180 |
95 |
61 |
6x15 |
| OCL-0007-2M00-0.7SC |
5.5 |
7 |
2 |
155 |
80 |
180 |
95 |
61 |
6x15 |
| OCL-0010-1M40-0.7SC |
7.5 |
10 |
1.4 |
155 |
80 |
200 |
95 |
63 |
6x15 |
| OCL-0015-0M93-0.7SC |
11 |
15 |
0.93 |
155 |
80 |
200 |
95 |
63 |
6x15 |
| OCL-0020-0M70-0.7SC |
B |
15/18.5 |
20 |
0.7 |
155 |
130 |
135 |
95 |
76 |
6x15 |
| OCL-0030-0M47-0.7SC |
22 |
30 |
0.47 |
195 |
130 |
165 |
120 |
72 |
8.5x20 |
| OCL-0040-0M35-0.7SC |
30 |
40 |
0.35 |
195 |
130 |
165 |
120 |
72 |
8.5x20 |
| OCL-0050-0M28-0.7SA |
37/45 |
50 |
0.28 |
195 |
150 |
165 |
120 |
92 |
8.5x20 |
| OCL-0060-0M23-0.7SA |
55 |
60 |
0.23 |
195 |
150 |
165 |
120 |
92 |
8.5x20 |
| OCL-0080-0M18-0.7SA |
C |
75 |
80 |
0.18 |
195 |
170 |
165 |
120 |
112 |
8.5x20 |
| OCL-0120-0M12-0.7SA |
110 |
120 |
0.12 |
250 |
190 |
230 |
182 |
113 |
11x18 |
| OCL-0150-094U-0.7SA |
132 |
150 |
0.094 |
290 |
210 |
250 |
214 |
107 |
11x18 |
| OCL-0200-070U-0.7SA |
160/185 |
200 |
0.07 |
290 |
220 |
250 |
214 |
117 |
11x18 |
| OCL-0250-055U-0.7SA |
220 |
250 |
0.055 |
320 |
240 |
280 |
243 |
130 |
12x20 |
| OCL-0290-048U-0.7SA |
240 |
290 |
0.048 |
320 |
250 |
280 |
243 |
140 |
12x20 |
| OCL-0330-042U-0.7SA |
280/300 |
330 |
0.042 |
320 |
250 |
280 |
243 |
150 |
12x20 |
| OCL-0390-036U-0.7SA |
380 |
390 |
0.036 |
320 |
260 |
320 |
243 |
150 |
12x20 |
| OCL-0490-028U-0.7SA |
450 |
490 |
0.028 |
365 |
285 |
340 |
260 |
155 |
15x25 |
| OCL-0600-023U-0.7SA |
D |
550 |
600 |
0.023 |
365 |
320 |
340 |
260 |
185 |
15x25 |
| OCL-0660-021U-0.7SA |
630 |
660 |
0.021 |
365 |
320 |
340 |
260 |
185 |
15x25 |

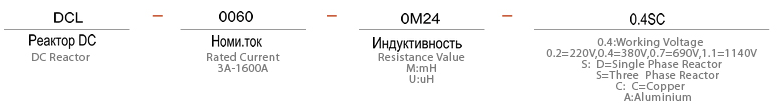

Дроссель( реактор) постоянного тока DCL
l Дроссель постоянного тока ( Reactor DC) обеспечивает защиту выпрямительного моста ПЧ от высоких входных токов, стабилизацию напряжения на звене постоянного тока и улучшение коэффициента мощности.
l Уменьшение пульсаций напряжения в звене постоянного тока при не симметрии входного напряжения
l Защиту от бросков тока в конденсаторной батарее преобразователя при импульсных выбросах напряжения в сети
l Снижение скорости нарастания тока при коротких замыканиях
Технические характеристики:
| Пункт |
Описание |
| Рабочее напряжение |
220-1140 VAC |
| Рабочая частота |
50/60 Гц |
| Рабочий ток |
3-1600 А |
| Класс изоляции |
F,H |
| Класс защиты |
IP00-IP22 |
| Мак.ток |
1.5x Номинальный ток в течение 60 секун. |
| Шум |
≤65dB |
| Повышение температуры |
≤ 85к |
| Способность сопровотивление к электричеству |
AC 3000В/50Гц/5mA/10 секунд. |
| Изоляцонная фильтрация |
1000VDC,≥100MΩ |
| Рабочая среда |
-70 |

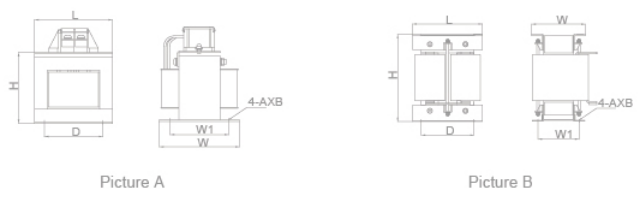

ГАБАРИТНЫЕ РАЗМЕРЫ:
| Модель реактора |
Схема |
Мощность, кВт |
Номин.ток, А |
индуктивности,mH |
Размеры,мм (±0.5) |
| L |
D |
W |
W1 |
H |
AxB |
| DCL-0010-6M30-0.4DC |
A |
4 |
10 |
6.3 |
100 |
80 |
100 |
70 |
125 |
6x11 |
| DCL-0015-3M60-0.4DC |
5.5 |
15 |
3.6 |
110 |
87 |
120 |
70 |
135 |
6x11 |
| DCL-0020-3M60-0.4DC |
7.5 |
20 |
3.6 |
110 |
87 |
120 |
70 |
135 |
6x11 |
| DCL-0030-2M00-0.4DC |
11 |
30 |
2 |
110 |
87 |
120 |
70 |
135 |
6x11 |
| DCL-0040-2M00-0.4DC |
15 |
40 |
2 |
110 |
87 |
120 |
70 |
135 |
6x11 |
| DCL-0040-1M30-0.4DC |
18.5 |
40 |
1.3 |
110 |
87 |
120 |
70 |
135 |
6x11 |
| DCL-0050-1M08-0.4DC |
22 |
50 |
1.08 |
120 |
95 |
135 |
85 |
145 |
8.4x13 |
| DCL-0065-0M80-0.4DC |
30 |
65 |
0.8 |
138 |
111 |
150 |
85 |
170 |
8.4x13 |
| DCL-0080-0M70-0.4DC |
37 |
80 |
0.7 |
138 |
111 |
150 |
85 |
170 |
8.4x13 |
| DCL-0100-0M54-0.4DA |
45 |
100 |
0.54 |
138 |
111 |
150 |
85 |
170 |
8.4x13 |
| DCL-0120-0M45-0.4DA |
55 |
120 |
0.45 |
155 |
125 |
160 |
90 |
195 |
9x18 |
| DCL-0160-0M36-0.4DA |
B |
75 |
160 |
0.36 |
165 |
100 |
130 |
98 |
215 |
9x18 |
| DCL-0200-0M33-0.4DA |
90 |
200 |
0.33 |
165 |
100 |
130 |
98 |
215 |
9x18 |
| DCL-0250-0M26-0.4DA |
110 |
250 |
0.26 |
210 |
176 |
150 |
115 |
255 |
11x18 |
| DCL-0300-0M26-0.4DA |
132 |
300 |
0.26 |
210 |
176 |
150 |
115 |
255 |
11x18 |
| DCL-0350-0M17-0.4DA |
160 |
350 |
0.17 |
210 |
176 |
150 |
115 |
255 |
11x18 |
| DCL-0450-090U-0.4DA |
185 |
450 |
0.9 |
220 |
191 |
150 |
115 |
280 |
11x18 |
| DCL-0500-060U-0.4DA |
220 |
500 |
0.06 |
220 |
191 |
150 |
115 |
280 |
11x18 |
| DCL-0650-050U-0.4DA |
300 |
650 |
0.05 |
230 |
208 |
160 |
125 |
280 |
11x18 |
| DCL-0800-050U-0.4DA |
380/400 |
800 |
0.05 |
250 |
200 |
245 |
144 |
320 |
11x18 |
| DCL-1000-050U-0.4DA |
450 |
1000 |
0.05 |
250 |
200 |
280 |
146 |
360 |
11x18 |
| DCL-1200-050U-0.4DA |
500 |
1200 |
0.04 |
250 |
200 |
280 |
164 |
390 |
11x18 |
*Реакторы с другими техническими характеристиками могут быть изготовлены по требованию клиента.
